Leitungen und Kabel orten

Das Sonel LKZ-720 Kabel- und Drahtortungsgerät ist ein Gerät, das aus dem LKN-720 Sender und dem LKO-720 Empfänger besteht. Dieses Gerät dient zum Auffinden von Kabeln und Leitern. Das Set LKZ-720 ermöglicht die Lokalisierung und Identifizierung von elektrischen Objekten (verdrillte Kabel, elektrische Schutzvorrichtungen usw.) und leitenden Objekten (Heizungsrohre, Wasserversorgungssysteme usw.). Das Ortungsgerät ist hauptsächlich für den Einsatz in der Energie- und Installationsbranche vorgesehen.

Eigenschaften

• Ortung von spannungsführenden und spannungslosen Leitungen und Kabeln.
• Ortung von Kabeln.
• Verfolgen von leitenden Wasser- oder Heizrohren.
• Gleichmäßige und genaue Objektortung.
• Phasenerkennungsmodus.
• Betrieb in einem breiten Bereich von Nennspannungen – bis 500 V RMS.
• Fünf Modi des Ortungsgeräts: Spannung, Strom, Strom-Spannung, Leistung und Zangenmodus.
• Präzise Ortung durch zusätzliches Zubehör – wie Prüfsonden oder kontaktlose Sonde sowie Messzangen.

Sonderfunktionen

LKO-720

• Zusammenarbeit des Empfängers mit max. 4 Sendern zugleich, um Unterbrechungen zu orten oder Leitungen zu identifizieren.
• Empfangen von Status-Informationen vom Sender LKN-720.
• 3D-Funktion – Erkennung der Stromflussrichtung.
• LED-Lampe.
• Kopfhörerbuchse.
• Software-Aktualisierung über USB.
• Bildschirmbeleuchtung für die Arbeit im Dunkeln.

LKN-720

• 4 verschiedene Sendesignale.
• Übertragung von Informationen über die Sendereinstellungen und den Ladezustand der Batterie.
• Messung der Spannung am Objekt bis 500 V RMS.
• Drei-Stufen Verstärkung.
• Automatische oder manuelle Auswahl der Betriebsmodi.
• Bildschirmbeleuchtung für die Arbeit im Dunkeln.

Anwendung

Erkennen und Führen von Kabeln in Decken, Wänden und Böden
Als Antwort auf die Bedürfnisse der Kunden ist das LKO-720 mit einer speziell entwickelten 3D-Antenne ausgestattet, die die Präzision der Kabelortung erhöht. Die Bestimmung der Richtung von Kabeln in bis zu 5 cm dickem Beton stellt kein Problem mehr dar.

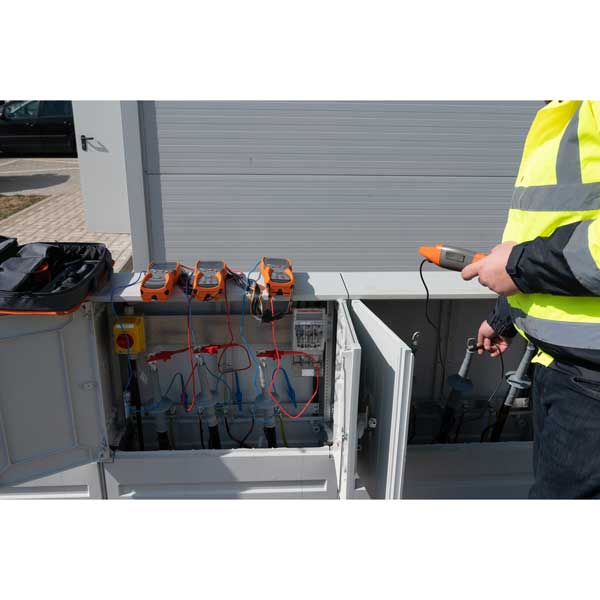

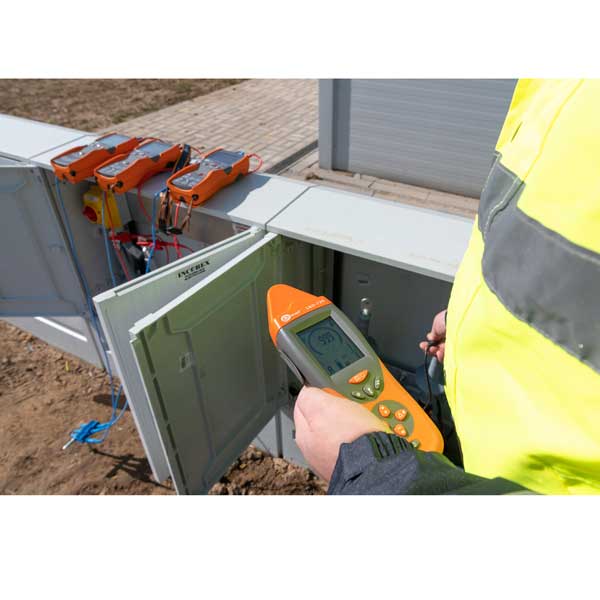

Betrieb mit mehreren Sendern
Das LKZ bietet die Möglichkeit, mit 4 Sendern gleichzeitig zu arbeiten. Die Multi-Sender-Ausführung ermöglicht eine sehr präzise Lokalisierung von Leitungsunter-brechungen und identifiziert einzelne Adern in Kabeln oder Kabel im Aushub.

Auffinden von Steckdosen und Schaltern in Gebäuden
Das speziell modulierte und kodierte Signal aus LKN-720 ermöglicht die Ortung und Identifizierung von Steckdosen in stromführenden und stromlosen Stromkreisen.

Erkennung der Schutzeinrichtungen der elektrischen Schaltanlage
Dank dem präzisen Sensor im LKO-720 und zusätzlichen Tastern (Kontaktsonde und kontaktlose Sonde) verläuft die Identifikation der einzelnen Stromkreissicherungen einfach und schnell.

Führung in Leitungen ohne externen Zugang
Der LKO-720 zusammen mit den C-8-Zangen, die im Strommodus oder einem anderen Stromzwangsmodus verwendet werden, ermöglicht die Identifizierung des Kabels, ohne dass es physisch angeschlossen werden muss.

Kontaktlose Erkennung von Leitungen unter Spannung
Der LKO-720 ermöglicht die präzise Ortung von Kabeln unter Spannung – sowohl in der Luft als auch im Beton – ohne Einsatz von zusätzlichen Sonden.

Zusätzliche Anwendungsbereiche

• Erkennung von Kabel- und Leitungsunterbrechungen
• Ortung von Kurzschlüssen zwischen Leitungen
• Führung von geschirmten Kabeln
• Führung von Kabeln in Metallkanälen
• Führung von Kabeln unter der Erde
• Führung von Wasser-, Abwasser- und Heizungsleitungen unter Verwendung von zusätzlichen Sonden
